Spraycoatingrobot til automatiserede pulverlakeringslinjer
Vores sprøjtebelægningsrobot bruges til automatisk pulverlakering af metal-, plast- og kompositemner. Det kan integreres i belægningsproduktionslinjer, der kræver gentagelige sprøjtebaner og kontrollerbare belægningsparametre.
Fordele
- ±0,05 mm gentagelsespositionering for repeterbare belægningsbaner
- 2131 mm armrækkevidde til stor arbejdsemnedækning
- Program-gratis undervisningssystem til hurtigere produktskift
- Stabil pulverfodring til lang-batchproduktion
- Kompatibel med transportbånd og roterende platform integration
- Understøtter kontinuerlig belægningsdrift i faste produktionslayouts
- 10 kg nyttelast understøtter elektrostatiske spraysamlinger og kabelføring uden at påvirke bevægelsesstabiliteten
Konfiguration af systemstruktur
- 6-akset industrirobotarm
- Elektrostatisk sprøjtepistolenhed

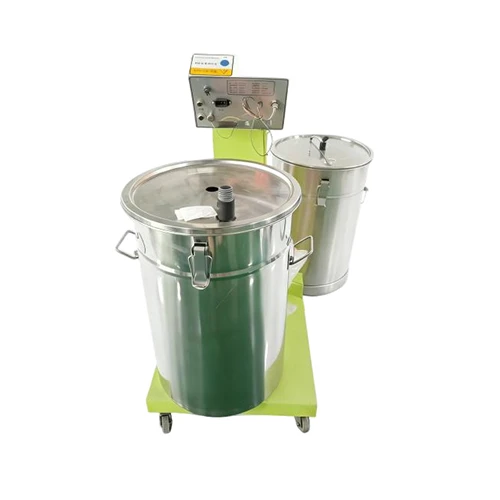

- Pulverforsyning og fodringssystem
- Undervisningsvedhæng til baneoptagelse
- Styreskab (motion control + el-system)
- Fast arbejdsbord eller armaturplatform
Vigtigste tekniske parametre
|
Parameter |
Specifikation |
|
Armspænd |
2131 mm |
|
Gentag positioneringsnøjagtighed |
±0,05 mm |
|
Maksimal belastning |
10 kg |
|
Kraftkapacitet |
6,48 kVA |
|
Udstyr Vægt |
Ca. . 230 kg |
|
Beskyttelsesklasse |
Håndled: IP54, Krop: IP40 |
Gældende produktionsbetingelser
Udstyret bruges typisk i følgende produktionsopsætninger:
- Pulverlakeringslinjer til metalkonstruktionsdele
- Overfladebehandlingslinjer til husholdningsapparater
- Industrielle møbelbelægningsprocesser
- Aluminiumsprofilbelægningslinjer
- Generelle industrielle metaldele overfladebehandlingslinjer
Materiale- og belægningskompatibilitet
Systemet er kompatibelt med følgende emnematerialer:
- Kold-valset stål
- Galvaniseret stål
- Aluminiumslegering (f.eks. 6063 profiler)
- ABS / PC plast
- MDF og konstruerede træoverflader
Kompatible pulverlakeringstyper omfatter:
- Epoxy pulverlakering
- Polyester pulverlakering
- Fluorcarbon pulverbelægninger
- Funktionelle belægninger (anti-korrosions- / vejrbestandige- / dekorative overflader)
Projektkonfigurationssupport
Systemkonfigurationen kan justeres baseret på:
- Emnets dimensioner og geometri
- Krav til produktionskapacitet
- Belægningsmaterialetype
- Eksisterende linjelayout
- Automationsintegrationsmetode
Til tilbud og teknisk evaluering er følgende oplysninger typisk påkrævet:
- Emnetegninger eller fotos
- Forventet produktionskapacitet
- Krav til belægningsproces
- Eksisterende produktionslinjeforhold
- Foretrukken integrationsmetode
Anvendelsesområder og kompatible materialer
| Ansøgningsfelt | Typiske genstande | Kompatible materialer og pulvertyper |
|---|---|---|
| Husholdningsapparater | Køleskabs-/vaskemaskinekabinetter, klimaanlæg, mikroovne, riskogerbunde | Kold-valset stål, ABS, PC/ABS; Epoxypulver, Polyesterpulver |
| Møbler & boligindretning | Møbelpaneler (metal/træ), garderoberammer, skuffeskydere, dørhåndtag, badeværelsesbeslag | Galvaniseret stål, massivt træ, MDF; Mat polyesterpulver, trækornsoverførselspulver, antibakterielt pulver |
| Bygning & Udsmykning | Dør-/vinduesprofiler af aluminium, gardinvægpaneler, branddørsrammer, metalloftspaneler | 6063 aluminium, galvaniseret stål, farve stål; Vejrbestandigt-polyesterpulver, fluorcarbon (UV-bestandigt), sten-lignende pulver |
On-Site-simulering og strukturelt nærbillede-

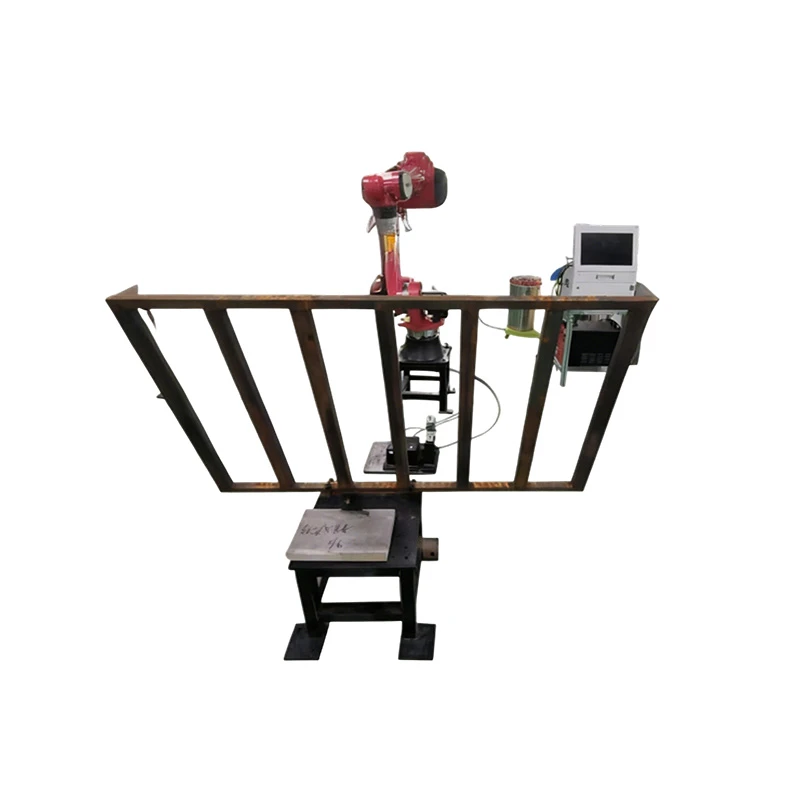

Figur 2.1 Fysisk objektdiagram på-stedet

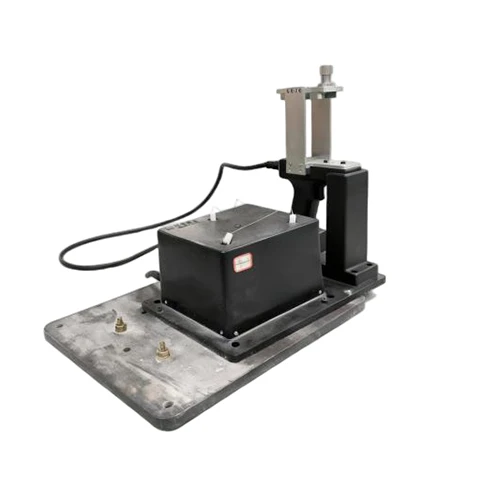

Teaching Pendant og Teaching Gun
Elektrostatisk sprøjtepistol
Elektrostatisk sprøjte
Program-Gratis system
Robot elektrisk styreskab

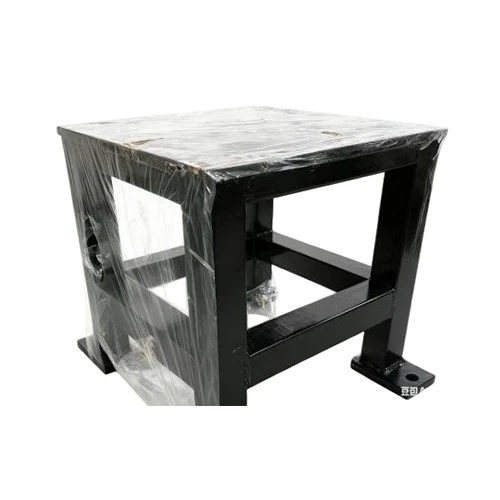

Forhøjet fastgørelsesbase/arbejdsbord
FAQ
